懸臂式 貨架 適用于存放長形物料、環形物料、板材、管材和不規則貨物，柱體主要采用冷軋型鋼，懸臂采用方鋼管和冷軋型鋼，懸臂與立柱之間采用插入式或螺栓連接方式，底座與柱體之間采用螺栓連接方式，底座采用冷軋型鋼。貨物通過叉車、行車或人工操作進入。貨架高度通常2.5米內，懸臂長度1.5米內，每臂的載重通常在1000公斤內，此類貨架主要用于機械制造業和建材超市，新增擱板后，特別適用于空間小、高度低、管理方便、視野開闊的倉庫。
懸臂式貨架特點：
1、僅適用于長條或長卷貨物的存放。2、配合叉距較大的裝卸設備，如叉距較大的側面式叉車。
3、貨架高度有限，一般在6米內。
4、空間利用率低，約35%-50%。
5、存儲形式：長條、長卷。
6、懸臂式貨架可分為單臂貨架和雙臂貨架，具有存儲木材、管道和板條等類似產品。懸臂式貨架可由單柱板和懸臂通過水平和斜拉筋組成多個單元系統。
7、懸臂式貨架在質量、安全性和操作性方面是一種有效的存儲系統。支柱板由支柱和底座組成，支柱由兩個特制的C型鋼對焊而成。該結構充分利用了材料的承載能力，具有承載力高、造價低等特點。
8、立柱預制雙排孔，間距100mm。懸臂通過連接板銷與立柱鏈接，可以上下調節懸臂，間距為100mm。

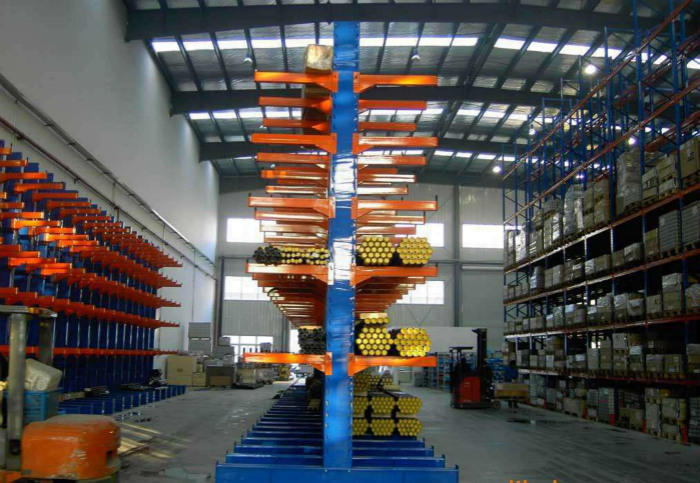

懸臂式貨架示意圖

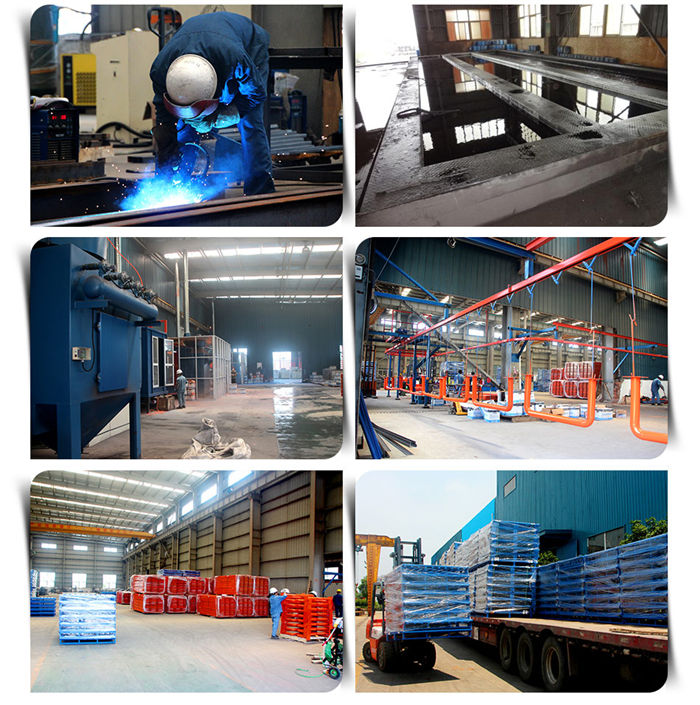

懸臂式貨架生產工藝：
懸臂式貨架的底座可采用H型鋼或特殊型材。H型鋼按承載力要求應選用國家標準鋼材。H型鋼上邊緣為柱設置螺栓連接孔，方便與柱連接。底部焊接連接底板，底板頂部用膨脹螺栓孔，使擱板可以用膨脹螺栓方便地與地面連接。
懸臂式貨架采用專用型材為基礎，將兩塊C型鋼背對背連接鋼板焊接在一起。連接鋼板的寬度為柱的寬度。兩塊C型鋼焊接完成后，在連接柱位置開螺栓孔，方便與柱連接。底板采用邊焊連接，便于膨脹螺栓與地面連接。
懸臂擱架柱采用兩塊C型鋼對焊而成。型鋼以Q235優質帶鋼為原料。通過軋鋼生產線軋制成C型鋼后，在自動沖床上沖出懸臂連接孔，孔距為140mm。如果柱下選用H型鋼連接方式，則焊接一塊連接鋼板。如果選擇特殊外形的連接方式，則在柱下的連接部位開螺栓連接孔。
懸臂式貨架應用：
懸臂式貨架主要用于機械制造業和建材超市。加入擱板后，特別適用于空間小、倉庫高度低、管理方便、視野寬、利用率比普通貨架高。
